ServiceNow 연동 가이드

이 가이드는 Genian NAC와 ServiceNow CMDB 간의 연동에 대한 정보를 제공합니다.

가이드 개요

  • 본 가이드는 ServiceNow 연동 커넥터(Service Graph Connector for Genians)를 이용하여 Genian NAC와 ServiceNow를 연동하기 위한 설정 방법 및 연동 결과 확인 방법을 안내합니다.
  • Genian NAC의 REST API를 활용하여 IP, MAC, 동작 상태 등 NAC가 수집한 노드 정보를 ServiceNow CMDB(데이터베이스)로 연동하는 기능을 제공합니다.

지원 버전

제품명 버전 비고
Service Graph Connector for Genians 1.0.16 (베타) ServiceNow 스토어 앱
Genian NAC V5.0 Enterprise Edition 온프레미스 / 클라우드, API Key 발급 가능 환경
ServiceNow Zurich 플러그인 및 라이선스 필요 (사전준비 사항 참고)

연동 구조와 목적

Service Graph Connector for Genians(이하 SGC for Genians)는 Genian NAC가 수집한 노드 정보를 ServiceNow CMDB에 CI로 등록합니다.

  • CMDB(Configuration Management Database): IT 환경의 구성 정보를 관리하는 중앙 데이터베이스
  • CI(Configuration Item): CMDB에서 관리되는 개별 구성 항목

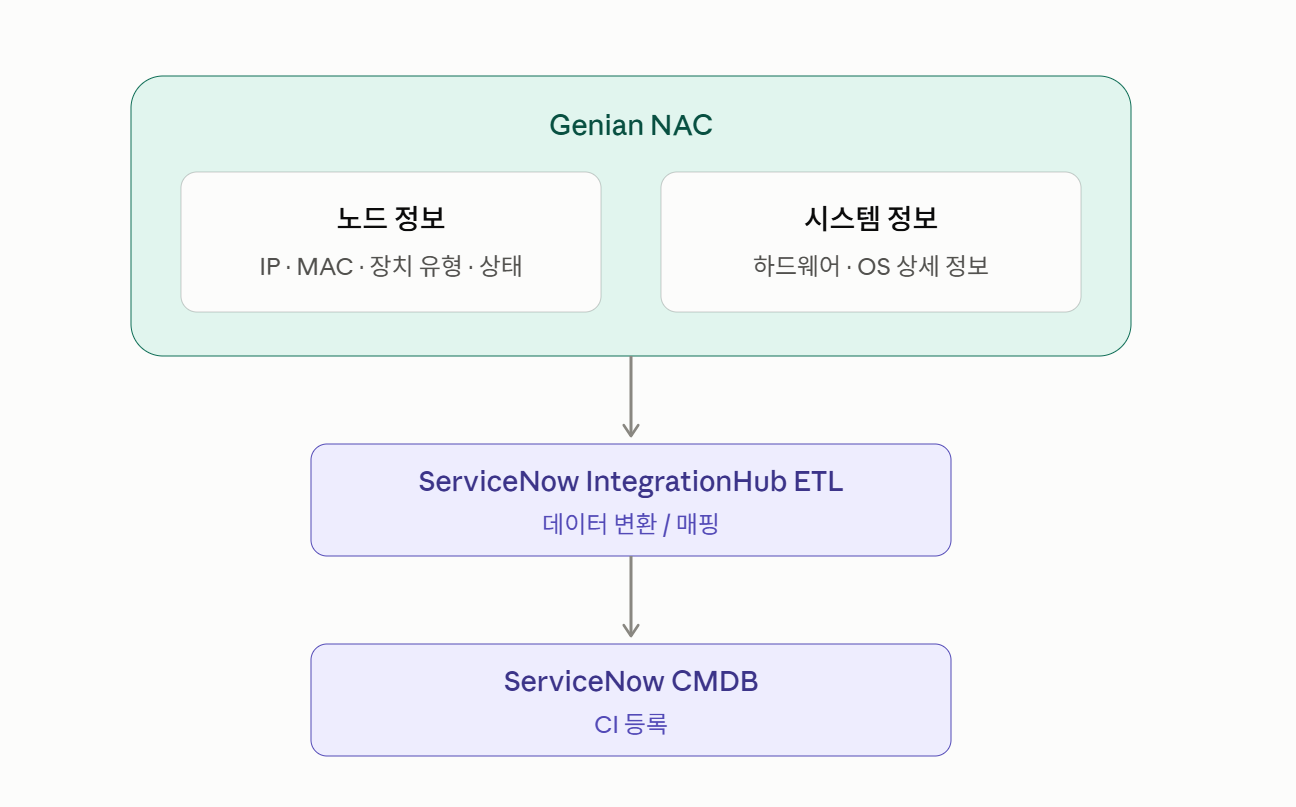

Genian NAC에서 ServiceNow IntegrationHub ETL을 거쳐 CMDB로 연동되는 구조

연동 구조

  1. 네트워크 전체 자산의 CMDB 반영

    Genian NAC가 탐지한 노드를 장치별 접속 계정 없이 CMDB에 등록할 수 있어, 비관리 단말·IoT 장치·개인 단말까지 자산으로 관리할 수 있습니다.

  2. CMDB 자산 정보 자동 갱신

    NAC가 수집한 자산 정보가 스케줄에 따라 CMDB에 자동 등록·갱신되어 수작업 부담을 줄입니다.

  3. 기존 CMDB 데이터 보완

    CMDB에 없던 장치는 새 CI로 등록하고, 이미 등록된 장치는 비어 있는 항목을 NAC 수집 정보로 채웁니다.

연동 데이터

동기화 항목

구분 항목
기본 정보 장치 ID, 장치 이름, IP 주소, MAC 주소, 동작 상태, 플랫폼
OS 정보 OS 이름, OS 버전, 도메인
하드웨어 정보 CPU 이름, CPU 제조사, CPU 속도, 메모리, 디스크 용량
네트워크 어댑터 정보 네트워크 인터페이스 이름, SSID, 네트워크 카드 제조사

Note

하드웨어 정보는 에이전트가 설치되어 시스템 정보가 수집된 PC / 서버 단말만 연동됩니다.

CMDB 등록 구조

각 노드는 ServiceNow의 CI 식별·조정 규칙(IRE)에 따라 서로 연결된 CI로 등록됩니다.

CI 내용
장치 CI 장치 정보 (제조사, 클래스, 동작 상태, OS·하드웨어 정보 등)
네트워크 어댑터 CI MAC 주소 기준으로 장치 CI와 연결
IP 주소 CI IP 주소 기준으로 장치 CI와 연결
  • 동일 장치 ID의 노드들은 장치 CI 하나로 관리되며, 대표 노드(NL_NODEID = DL_ACTIVENID)의 정보로 생성됩니다.
    • 나머지 노드는 네트워크 어댑터 CI와 IP 주소 CI로만 생성되어 장치 CI에 연결됩니다.
    • 대표 노드가 없으면 연결 기준으로 Hardware Stub CI가 생성될 수 있습니다.
  • CI 이름은 "장치 이름 [장치 ID 앞 8자리]" 형식입니다. 장치 이름이 없으면 FQDN, 플랫폼명, IP 주소, MAC 주소, 장치 ID 순으로 대체합니다.

사전준비 사항

ServiceNow 플러그인 및 라이선스 발급

구분 항목
플러그인 요청 ITOM Licensing
플러그인 요청 ServiceNow IntegrationHub Enterprise Pack Installer
플러그인 요청 ServiceNow IntegrationHub Action Template – Data Stream
스토어 설치 Integration Commons for CMDB
라이선스 ITOM Discovery License

Note

필요한 플러그인 및 라이선스 요건은 고객의 ServiceNow 환경에 따라 다를 수 있으므로 사전에 확인하기 바랍니다.

설치 및 설정은 ServiceNow 관리자(admin) 권한을 가진 계정으로 진행해야 합니다.

네트워크 구성

ServiceNow는 클라우드 서비스이므로, 사내망의 정책서버와 통신하려면 ServiceNow MID Server(사내망 중계 서버)가 필요합니다.

구축 형태 정책서버 접속 주소 참고
온프레미스 https://<정책서버 IP>:8443 MID Server → 정책서버 TCP/8443 통신 필요
클라우드 https://<정책서버 FQDN>

(선택) ServiceNow 한국어 화면 설정

ServiceNow의 기본 언어는 영어입니다. 한국어 화면을 사용하려면 ServiceNow 관리자가 한국어 언어 플러그인을 활성화해야 합니다.

  1. All > System Applications > All Available Applications > All 메뉴로 이동합니다.
  2. I18N : Korean Translations 플러그인을 검색합니다.
  3. Install 을 클릭한 뒤 Activate 를 클릭합니다.
  4. 사용할 언어를 변경합니다.
    • 사용자별 변경: 사용자 메뉴 > Preferences > Language & Region 에서 한국어를 선택합니다.
    • 전체 기본 언어 변경: 시스템 속성 glide.sys.language 값을 ko 로 변경합니다.

Note

한국어 화면에서도 제품명과 애플리케이션명(Service Graph Connector for Genians 등)은 영문으로 표시됩니다.

연동을 위한 Genian NAC 설정

1단계: API Key 발급

  1. 상단 패널에서 관리 > 사용자 로 이동합니다.
  2. 좌측 패널에서 전체관리자 를 선택합니다.
  3. API Key를 생성할 관리자명 을 클릭합니다.
  4. 로그인 설정 > API Key 에서 신규 키 생성 버튼을 클릭하고 키를 복사합니다.
  5. 수정 을 클릭합니다.

Note

API Key는 생성 시 한 번만 표시됩니다. 수정 을 클릭해야 키가 적용됩니다.

API Key는 관리자별로 생성되며, 해당 관리자에게 부여된 권한 범위 내에서 정보를 조회할 수 있습니다.

연동을 위한 ServiceNow 설정(5단계)

ServiceNow 메뉴와 버튼은 영문 화면 기준으로 표기합니다. 한국어 화면을 사용하는 경우 일부 메뉴와 버튼은 한국어로 표시될 수 있습니다. (사전준비 사항의 ServiceNow 한국어 화면 설정 참고)

1단계: 커넥터 설치

ServiceNow 스토어의 Service Graph Connector for Genians 페이지에서 Get App 을 클릭하여 설치합니다.

2단계: 설정 마법사 시작

  1. 화면 상단의 애플리케이션 범위(Application Scope)를 Service Graph Connector for Genians 로 변경합니다.
  2. Service Graph Connectors > Genians > Setup 메뉴를 선택하고 Get Started 를 클릭합니다.

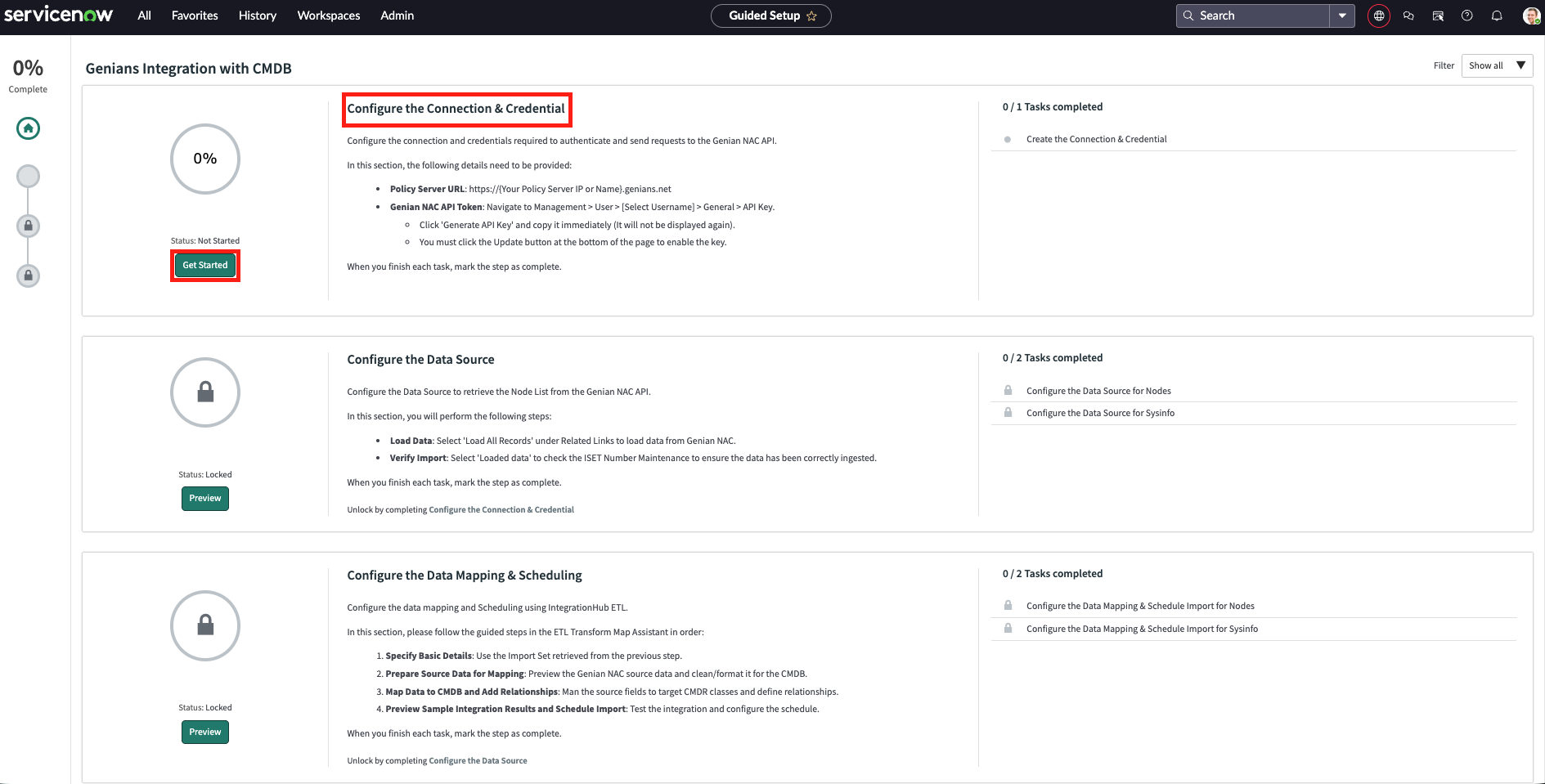

Service Graph Connectors Genians Setup 화면

2번 Service Graph Connectors > Genians > Setup 메뉴 화면

3단계: 연결 및 인증 정보 설정

  1. Configure the Connection & Credential > Create the Connection & Credential 의 Configure 를 클릭합니다.

  2. 하단 관련 링크의 Create New Connection & Credential 을 클릭하여 다음과 같이 입력하고 Create 를 클릭합니다.

    설정 항목 설정 값
    Connection Name 임의 이름 (예: Genian NAC 연동)
    Connection URL 정책서버 접속 주소 (네트워크 구성 참고)
    API Key NAC에서 발급한 API Key

  3. (온프레미스) 생성된 연결 정보에서 Use MID server 를 체크하고 사용할 MID Server를 선택한 뒤 Update 를 클릭합니다.

  4. Configure the Genian NAC API Key 에서 API Key를 입력하고 Update 를 클릭합니다.

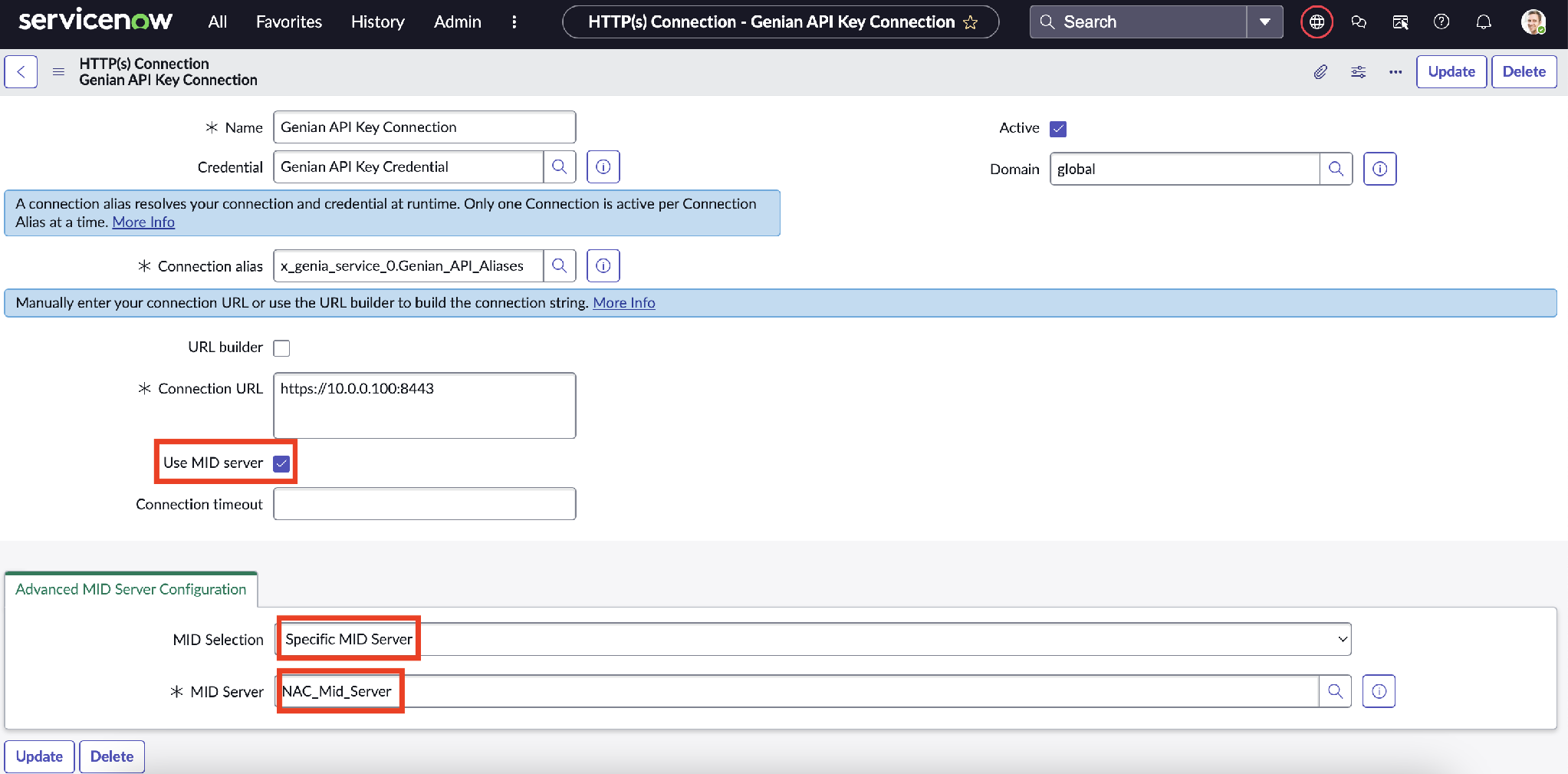

Use MID server 체크 및 MID Server 설정 화면

3, 4번 Use MID server 체크 및 MID Server 설정 화면

4단계: 데이터 소스 설정

  1. Configure the Data Source > Configure the Data source for Nodes 의 Configure 를 클릭합니다.
  2. 하단 관련 링크의 Load All Records 를 클릭하고, Loaded data 에서 데이터가 정상적으로 불러와졌는지 확인합니다.
  3. Configure the Data source for Sysinfo (시스템 정보)에서 같은 과정을 반복합니다.

5단계: 데이터 매핑 및 스케줄 설정

  1. Configure the Data Mapping & Scheduling > Configure the Data Mapping and Schedule Import for Nodes 의 Configure 를 클릭합니다.
  2. 매핑 설정 화면(ETL Transform Map Assistant)에서 다음 단계를 차례로 진행합니다. 변경 사항이 없어도 단계마다 Mark as Complete 를 클릭해야 합니다.

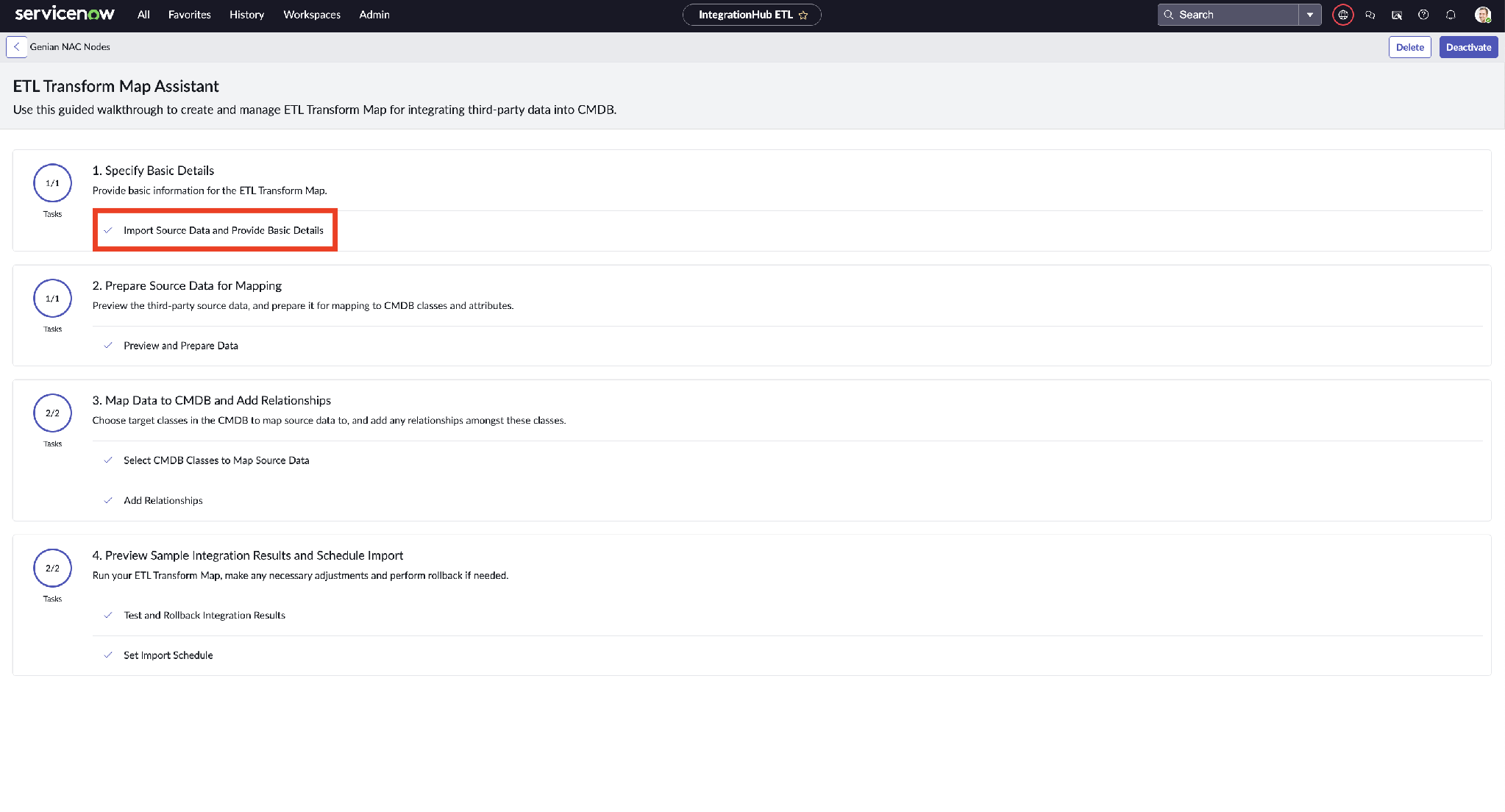

ETL Transform Map Assistant 설정 화면

2번 ETL Transform Map Assistant 설정 화면

단계 작업
  1. Specify Basic Details
 가장 최근의 샘플 데이터(Sample Import Set)를 선택하고 Save
  1. Prepare Source Data for Mapping
 가져온 컬럼과 값 확인
  1. Map Data to CMDB and Add Relationships
 클래스 매핑 및 CI 간 연결 관계 확인 (불필요한 항목 제외 또는 항목 추가 가능)
  1. Test and Rollback Integration Results
 Run Integration 으로 테스트 결과를 확인한 후 Perform Rollback 으로 테스트 데이터 삭제
  1. Set Import Schedule > Set Schedules 에서 다음과 같이 설정하고 Update 를 클릭합니다. 바로 실행하려면 Execute Now 를 클릭합니다.

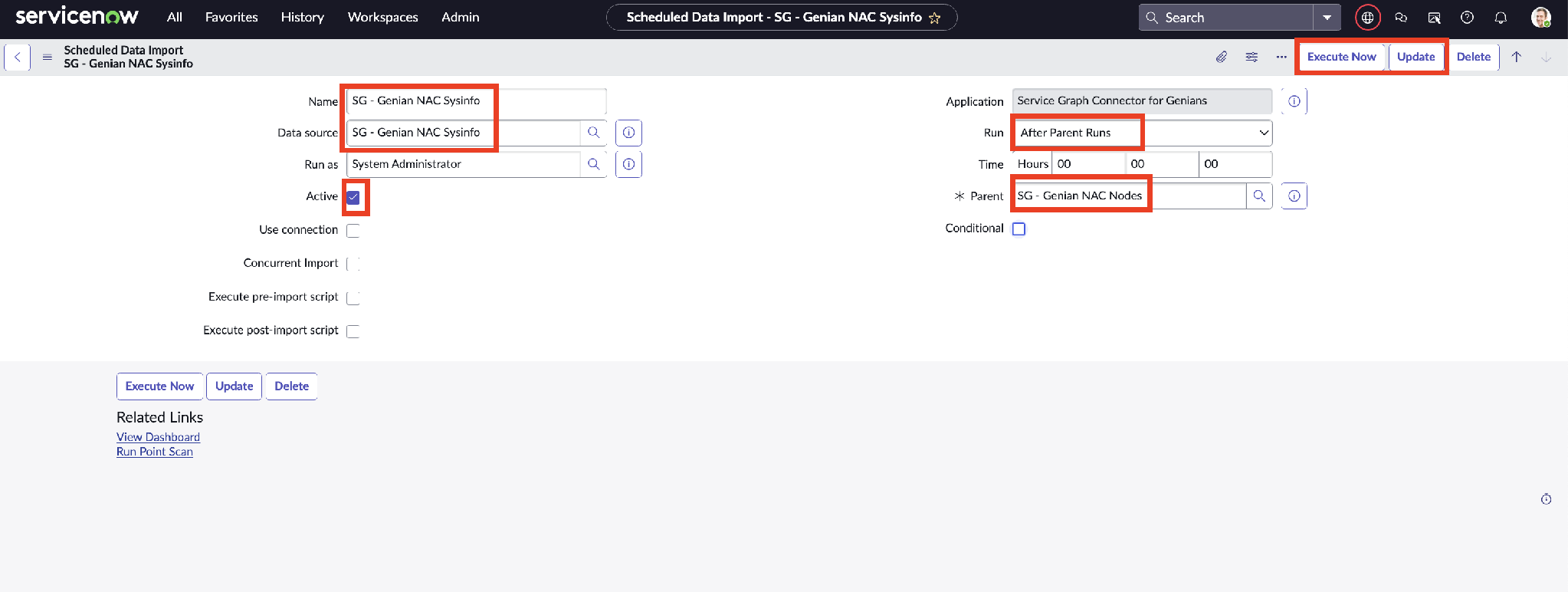

Set Schedules 설정 화면

3번 Set Schedules 설정 화면

스케줄 설정
SG - Genian NAC Nodes Active 체크, Run/Time 에서 실행 주기와 시각 지정 (예: 매일)
SG - Genian NAC Sysinfo Active 체크, Run: After Parent Runs (노드 정보 수집 후 실행), Parent: SG - Genian NAC Nodes
  1. Configure the Data Mapping and Schedule Import for Sysinfo 에서 1~2 과정을 반복합니다.

연동 결과 확인

1단계: CI 목록 확인

  • Service Graph Connectors > Genians > Genian NAC CIs 메뉴에서 NAC 노드가 CI로 등록되었는지 확인합니다.
  • 클래스, 동작 상태, IP 주소, MAC 주소, 이름이 NAC의 노드 정보와 일치하는지 확인합니다.

2단계: CI 상세 정보 확인

  • CI를 선택하여 OS, 제조사, 모델, 메모리, 디스크 용량 등이 반영되었는지 확인합니다.
  • 하단 Network Adapters, CI IPs 탭에서 연결된 네트워크 어댑터 CI와 IP 주소 CI를 확인합니다.
